靜壓造型自動生產線

先進的造型技木 高檔鑄件批量生產的優選方案

造型線主要特點

采用吹氣預緊實加多觸頭高壓壓實造型技術，砂型硬度高、緊實度均勻，合箱精度高，鑄件精度高、成品率高。砂型平均硬度90-95。液壓多觸頭壓實，壓實比壓分區可調，最高達1.5Mpa。

控制系統設有工程師站、操作主站及多個機旁從站，各配人機界面，采用工控機、數控、PLC現場總線、伺服技術、比例閥、變頻調速、自動檢測、計算機監控等先進技術。

全線動作采用電氣、液壓及氣壓傳動相結合的原則，關鍵元件采用國際品牌產品，保證生產線運行平穩可靠。

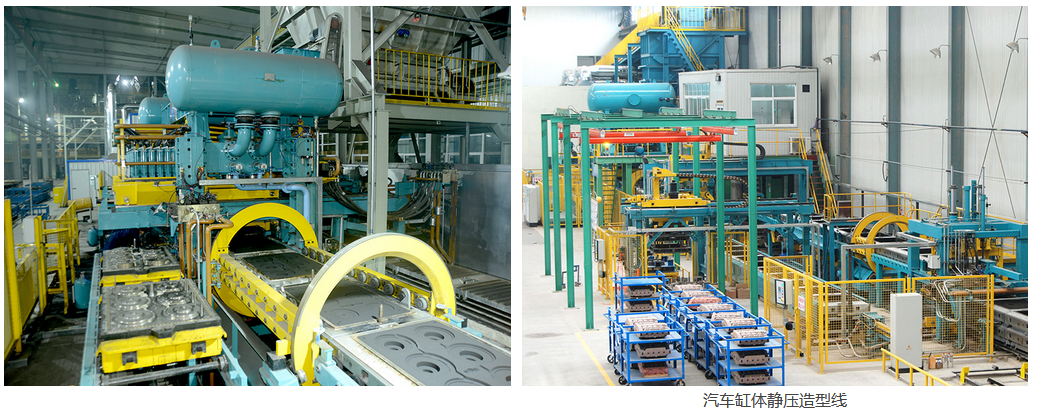

全線自動高效、鑄件精度高、作業環境清潔，是當前先進的造型生產線。已廣泛應用于汽車鑄件及其它灰鐵、球鐵、鑄鋼等高檔鑄件的批量生產。

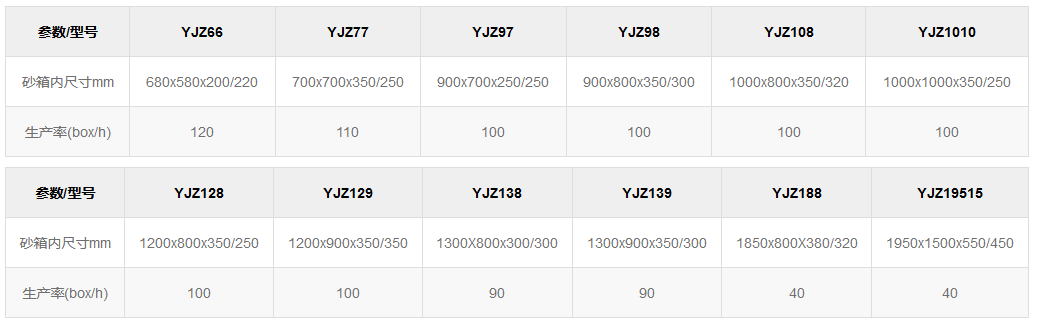

主要規格和技術參數

★可根據客戶產品確定規格，進行個性化設計

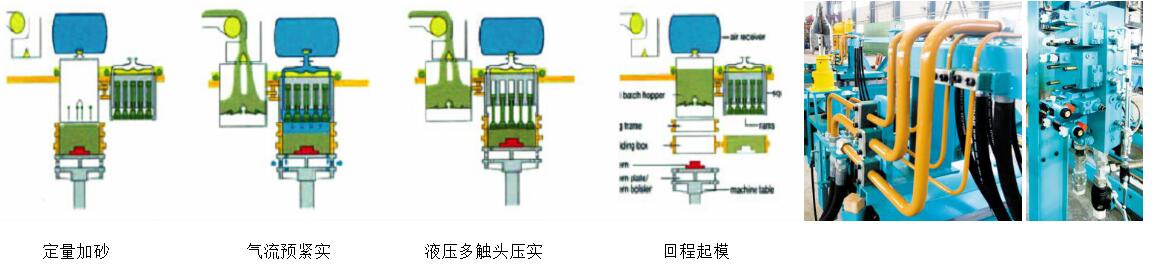

靜壓造型機采用氣流預緊實+液壓多觸頭壓實、模板反壓實+液壓多觸頭壓實的緊實技術，進一步提高了砂型分型面硬度和緊實均勻度，提高鑄件精度。

造型線主要組成

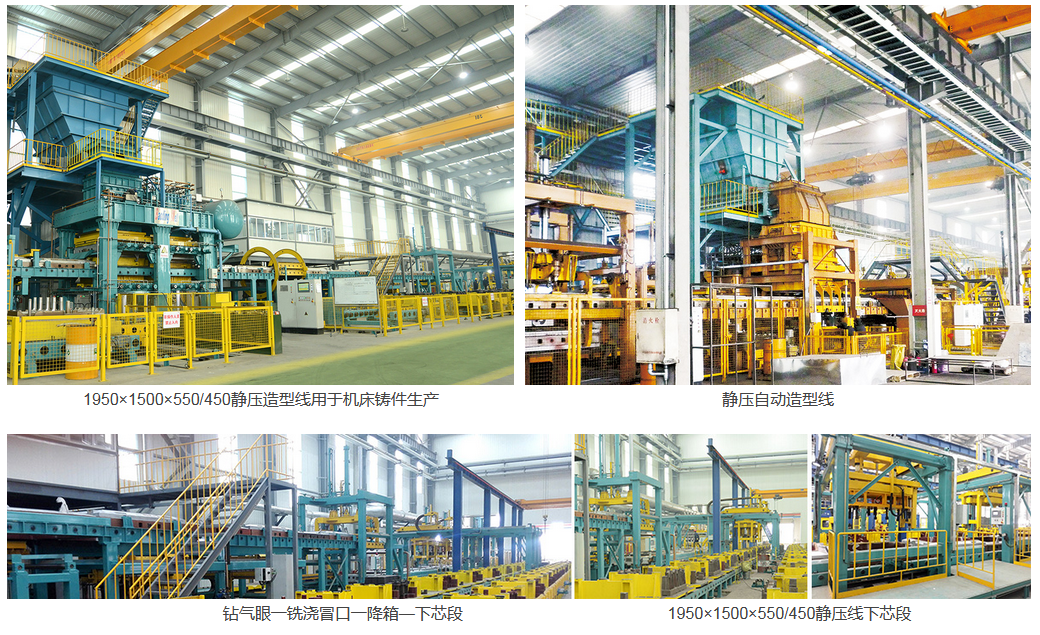

造型線主要由造型、下芯合箱、澆注冷卻、落砂等區段組成。含靜壓造型主機、輔機、鑄型輸送機、電控液壓系統及砂箱、型板框等工藝裝備。

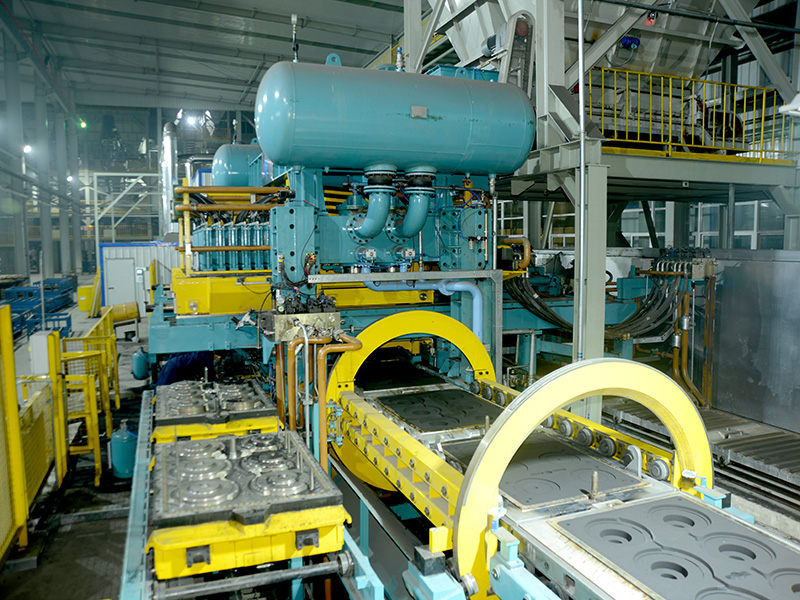

靜壓造型機主要包括舉升工作臺、吹氣預緊實裝置、多觸頭壓實裝置、百葉窗式加砂裝置、型板回轉裝置等，完成定量加砂、造型、起模和型板轉換等工序。

造型線輔機主要有捅箱機、分箱、提箱、落箱、移箱機、翻箱機、清掃機、合箱機、緊箱及松箱裝置、鉆氣眼裝置、銑澆口裝置等，完成全線輔助工序。F

鑄型輸送機主要有轉運車、傳送推桿、緩沖推桿、臺車及定位裝置等，用于鑄型的自動輸送。

控制系統設有工程師站、操作主站及多個機旁從站，配人機界面，采用工控機、數控、PLC現場總線、伺服、比例閥、變頻調速、自動檢測、計算機監控等先進技術，關鍵元件采用國際品牌產品。

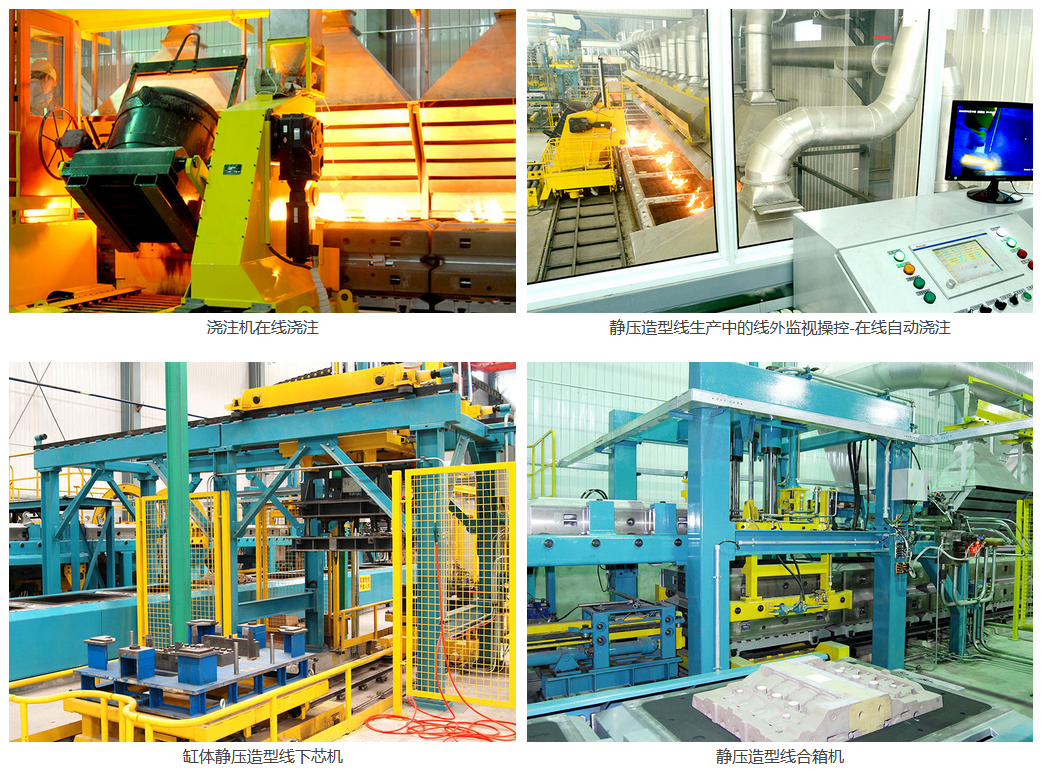

澆注系統采用自動（半自動）澆注機完成。
